ВОМ МТЗ-892: частоты вращения, схемы включения и почему не крутит

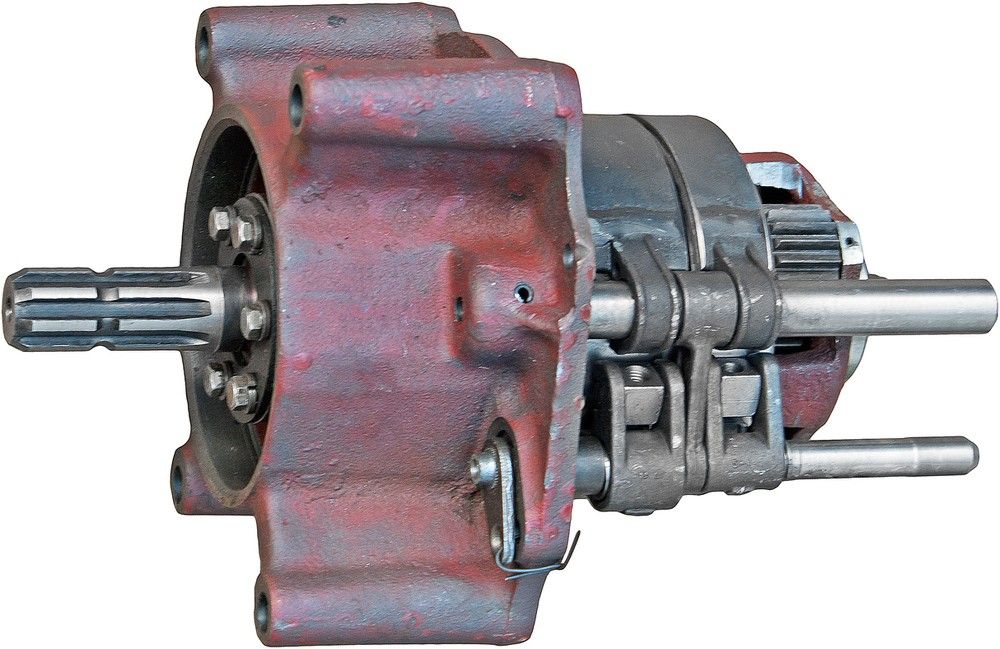

Вал отбора мощности (ВОМ) БЕЛАРУС-892 — механизм, передающий крутящий момент двигателя на рабочие органы навесных агрегатов: косилки, измельчители, опрыскиватели, центробежные разбрасыватели, насосные установки. На МТЗ-892 ВОМ имеет два стандартных режима скорости: 540 и 1000 об/мин. Каждый режим — отдельный хвостовик с разным профилем шлицев (чтобы нельзя было ошибиться с подключением). Мощность, передаваемая через ВОМ, может достигать 60–70 кВт — практически всей номинальной мощности двигателя. Поэтому перегрузка ВОМ нагруженным агрегатом без учёта требуемой мощности — прямой путь к перегреву сцепления ВОМ или повреждению привода.

Режимы 540 и 1000 об/мин: для каких агрегатов

540 об/мин — «классический» стандарт. Рассчитан на работу с большинством традиционных агрегатов: косилки, жатки, насосные станции, измельчители кормов. Достигается при скорости двигателя 2100–2200 об/мин. Агрегат подключают 6-шлицевым карданом к 6-шлицевому хвостовику ВОМ.

1000 об/мин — режим для более производительных агрегатов нового поколения: высокопроизводительные роторные косилки и дробилки, фрезеровщики почвы, скоростные опрыскиватели. При 1000 об/мин агрегат работает быстрее, может быть конструктивно легче (меньше требований к редуктору). Достигается при тех же оборотах двигателя 2100–2200 об/мин, но через другую передаточную пару ВОМ. Используют 21-шлицевый кардан к 21-шлицевому хвостовику.

Нельзя соединять кардан 540 с хвостовиком 1000 и наоборот — несовместимые шлицы. Нельзя работать с агрегатом на 540 об/мин, подключив его к хвостовику 1000: агрегат будет работать на 1000/540 = почти вдвое больших оборотах, что разрушит его рабочие органы или редуктор.

Независимый и синхронный режимы ВОМ

Независимый режим (НОМ, наиболее часто используемый): ВОМ вращается при работающем двигателе независимо от скорости движения трактора. Обороты ВОМ определяются только оборотами двигателя. Используют при всех операциях, где агрегату нужна постоянная скорость рабочих органов: кошение, дробление, насосные станции, опрыскиватели.

Синхронный режим: обороты ВОМ зависят от скорости движения трактора (через трансмиссию). Используют для агрегатов, которым нужна пропорциональность скорости рабочих органов и скорости движения: тюкообразователи (кратность тюков), сеялки с электроприводом сошников, но с механическим VOM-рассевом. Синхронный ВОМ — относительно редкая опция на МТЗ-892.

Почему ВОМ не крутит или крутит с потерей мощности

Сцепление ВОМ — отдельный фрикционный механизм, не связанный с основным сцеплением. Износ накладок сцепления ВОМ проявляется пробуксовкой: ВОМ включён, хвостовик вращается, но при нагрузке обороты резко падают или хвостовик останавливается. Характерный запах горелого фрикционного материала при работе. Износ ускоряется при включении ВОМ на ходу под нагрузкой (плавный пуск — обязательно) или при частых включениях/выключениях без сброса оборотов двигателя.

Правильный порядок включения ВОМ: 1) Снизить обороты двигателя до минимума. 2) Включить ВОМ рычагом (или кнопкой). 3) Плавно поднять обороты двигателя до рабочих. При тяжёлом агрегате — ещё медленнее: дать ВОМ разогнать агрегат. Резкое включение ВОМ под нагрузкой — удар по накладкам и карданному шарниру.

ВОМ не включается вообще (хвостовик не вращается): неисправность привода включения (механическая тяга, гидравлический пакет), поломка вилки включения, отсутствие давления масла (если гидравлическое включение).

Кардан ВОМ: безопасность и обслуживание

Кардан ВОМ — вращающаяся деталь, опасная при контакте с одеждой или частями тела. Обязательно: 1) Защитный кожух кардана должен быть на месте и надёжно зафиксирован. 2) Кожух крепится к трактору — он не должен вращаться вместе с карданом. 3) Перед любым техническим обслуживанием агрегата — ВОМ выключить, двигатель заглушить, кардан остановлен полностью. Вращающийся кардан без кожуха — источник смертельных производственных травм.

Смазка карданного вала: крестовины смазывают через пресс-маслёнки каждые 50 ч работы агрегата (не трактора). Скользящая вилка кардана — каждые 50 ч. Кожух кардана — проверяют на целость защитной цепочки и свободу вращения относительно трубы. Поврежденный кожух заменяют — работать без него запрещено.

Частые вопросы

• Чем отличается ВОМ 540 от 1000 на МТЗ-892?

Обороты хвостовика и профиль шлицев. 540 об/мин — 6-шлицевый хвостовик для традиционных агрегатов. 1000 об/мин — 21-шлицевый для современных высокопроизводительных агрегатов. Смешивать нельзя — несовместимые шлицы. Конкретный режим указывается в инструкции агрегата.

• Почему ВОМ МТЗ-892 тормозит при нагрузке?

Пробуксовка сцепления ВОМ — изношены фрикционные накладки. Ускоряет износ: включение под нагрузкой на высоких оборотах, частые вкл/откл без снижения оборотов. Замена накладок или сцепления ВОМ.

• Как правильно включать ВОМ МТЗ-892?

Снизить обороты двигателя до минимума → включить ВОМ рычагом → плавно поднять обороты до рабочих. Никогда не включать ВОМ на высоких оборотах под нагрузкой.
