Задний мост МТЗ-1523: как работает блокировка дифференциала и когда её включать

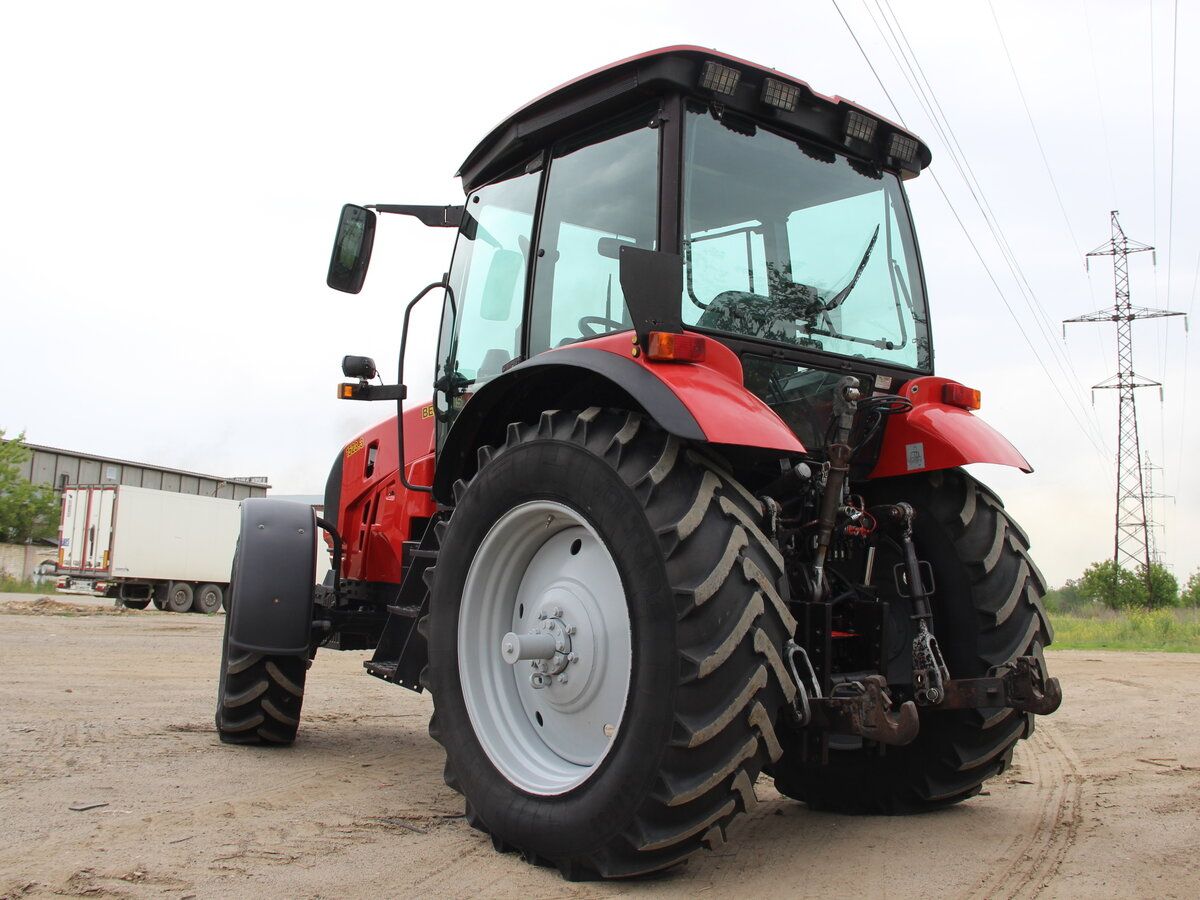

Задний мост БЕЛАРУС-1523 — основной тяговый агрегат трактора. Суммарная нагрузка на него от эксплуатационной массы трактора составляет около 3570 кг, а допустимый максимум с навесным оборудованием — 60 кН (6 тс). Задний мост объединён с корпусом КПП в общую масляную ванну — это принципиальный момент: никогда не заливают разные масла через разные отверстия, считая их раздельными ёмкостями. Блокировка дифференциала заднего моста на 1523 — не механическая и не педальная, как на МТЗ-80, а электрогидравлическая: кнопка на панели управления. В этой статье разберём конструкцию, условия применения блокировки, регулировку колеи и признаки неисправностей.

Конструкция заднего моста

Задний мост включает три основных узла (R35761):

• Главная передача — пара конических шестерён со спиральными зубьями. Передаёт крутящий момент от выходного вала КПП на ось полуосей под углом 90°. Коническая пара — наиболее нагруженный элемент трансмиссии, чувствительный к правильному зазору в зацеплении и уровню масла
• Дифференциал с блокировкой — позволяет задним колёсам вращаться с разными скоростями при повороте; при необходимости блокируется принудительно
• Конечные (бортовые) передачи — установлены в рукавах полуосей; понижают частоту вращения и увеличивают тяговый момент у колеса

Корпус заднего моста и корпус КПП образуют единый агрегат с общей масляной ванной. Это означает, что одно и то же масло смазывает и шестерни КПП, и коническую пару моста, и конечные передачи. Уровень масла проверяют и масло меняют как для единой системы — по щупу и через сливную пробку общего картера.

Блокировка дифференциала: когда включать и когда отключать

Блокировка дифференциала заднего моста — дисковая фрикционная с электрогидравлическим приводом (R35762). При включении соленоид открывает клапан, масло из гидросистемы трактора нажимает на поршень, диски блокировки прижимаются и жёстко соединяют левую и правую полуоси. Оба задних колеса начинают вращаться с одинаковой скоростью.

Когда включать блокировку:

• Один из задних колёс буксует и теряет тягу (трактор не движется, несмотря на обороты двигателя)
• Работа на мокрой или рыхлой почве, когда риск одностороннего буксования высок
• Первые проходы по целине или задернелой почве

Когда отключать блокировку:

• Перед поворотом — блокированный дифференциал при повороте вызывает боковое скольжение колёс и износ шин. На 1523 кнопку лучше нажимать «по требованию» и отпускать перед поворотом
• На дороге с твёрдым покрытием — жёсткая связь полуосей ведёт к рысканью и уводу при поворотах рулём
• На сухом твёрдом поле — блокировка не нужна, ускоряет износ шин

В отличие от МТЗ-80 (где блокировка включалась педалью с позиционным фиксатором), на 1523 управление кнопочное: кнопка нажата — заблокировано, кнопка отпущена — разблокировано. Следите за тем, чтобы случайно не оставить блокировку включённой при выезде на дорогу.

Масло в трансмиссии: объём и обслуживание

Задний мост имеет общую масляную ванну с КПП. Масло меняют как единый объём (R37636–R37639):

Уровень масла в трансмиссии проверяют щупом на корпусе при горизонтальном положении трактора, через 15 минут после остановки. Норма — по верхней метке щупа. При перегреве трансмиссии или появлении металлической взвеси во время плановой замены — диагностика в сервисе.

Нагрузки и габариты заднего моста

Регулировка задней колеи

Колея задних колёс (шины 520/70R38) регулируется в двух диапазонах (R35721):

• Узкий диапазон: 1650–1916 мм — для стандартных зерновых работ и транспорта
• Широкий диапазон: 1946–2445 мм — для пропашных культур с широким рядом

Регулировка производится перестановкой дисков и ободьев задних колёс. Колею подбирают исходя из ширины рядков возделываемой культуры и требований агрегатируемых машин.

Признаки неисправностей заднего моста

Частые вопросы

• Как работает блокировка дифференциала МТЗ-1523?

Дисковая фрикционная блокировка с электрогидравлическим управлением. Нажата кнопка на панели — соленоид открывает клапан, давление масла прижимает диски, оба задних колеса блокируются на одинаковую скорость. Отпустил кнопку — клапан закрылся, пружины разжали диски. Отключать перед поворотом и при выезде на дорогу.

• Какое масло заливать в задний мост МТЗ-1523?

Задний мост объединён с КПП в единую масляную ванну. Масло М-10Г2к (лето, API CD+) или М-8Г2к (зима). Первая замена через 100 моточасов — обязательно, это вымывает металлическую стружку обкатки. Далее — каждые 1000 ч.

• Чем отличается блокировка МТЗ-1523 от МТЗ-80?

На МТЗ-80 блокировка включалась педалью (механически, через пружину) — нажал ногой, зафиксировал педаль. На МТЗ-1523 управление электрогидравлическое: кнопка на панели управления. Принцип работы дисковой блокировки схожий, но на 1523 она удобнее в управлении и быстрее срабатывает.

• Сколько масла в трансмиссии МТЗ-1523?

Точный объём — по уровню щупа на корпусе трансмиссии (щуп расположен снаружи картера). Ориентировочный объём для единого картера КПП + задний мост — 38–42 литра, но заправлять нужно по меткам щупа, а не по литражу. Уровень проверяют через 15 минут после остановки при горизонтальном положении трактора.
