Запчасти сцепления МТЗ-80/82: что чаще меняют и таблица артикулов завод/аналог

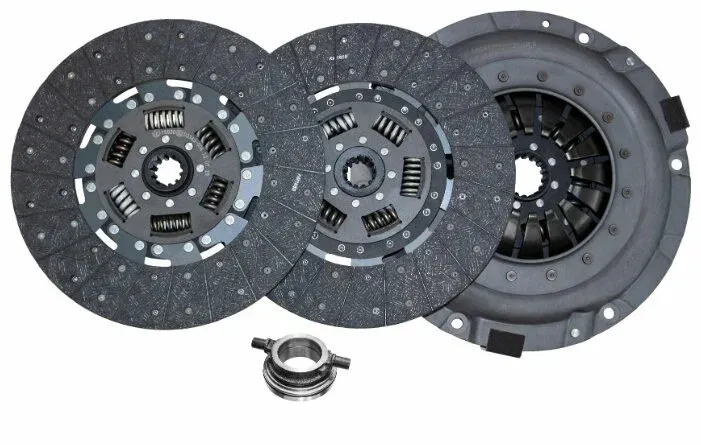

Сцепление МТЗ-80/82 — однодисковая сухая муфта постоянно замкнутого типа. Самая частая покупка — нажимной диск (корзина) в сборе и отводка: именно они снашиваются при нормальной эксплуатации. Корпус и опорный диск при аккуратной работе служат весь ресурс трактора без замены.

Нажимной диск сцепления (корзина)

Нажимной диск сжимает ведомый диск с маховиком и передаёт момент. При износе нажимных пружин или лунок — сцепление буксует при нормальных накладках. Меняют при потере упругости пружин, критическом износе или задирах на рабочей поверхности.

Усиленная корзина (80-1601093) устанавливается на БЕЛАРУС-80.1/82.1 с 1995 года выпуска и отличается увеличенным числом и жёсткостью пружин. Перед заказом нажимного диска уточните год выпуска трактора или заводской номер на шильдике корпуса сцепления — у ранних МТЗ-80 стоит стандартная корзина (70-1601093), у поздних — усиленная (80-1601093).

Ремкомплект корзины подходит при исправном диске и изношенных только пружинах: обходится вдвое дешевле нового нажимного диска.

Опорный диск

Опорный диск — неподвижное основание муфты, к которому крепятся нажимной диск и отжимные рычаги. Меняют при трещинах, деформации или повреждении резьбы под болты крепления рычагов. При нормальной эксплуатации служит весь ресурс трактора.

Опорный диск — ответственная деталь: от точности его геометрии зависит параллельность рабочей поверхности нажимного диска и равномерность прижатия. Рекомендуется брать заводской или БЗТДиА.

Отводка (выжимной подшипник в сборе)

Отводка — узел выжимного подшипника: при нажатии на педаль она сдвигается вдоль кронштейна и нажимает на отжимные рычаги. Меняют при хрусте, заедании или радиальном люфте подшипника. Операция требует расстыковки трактора, поэтому при любых сомнениях отводку меняют при каждом вскрытии.

Отводка продаётся в сборе — с подшипником, цапфой и обоймой. Покупать только подшипник смысла нет: стоимость сборки и запрессовки сопоставима с ценой готового узла, а качество запрессовки в полевых условиях непредсказуемо. Аналог за 475 р. допустим при плановой профилактике, но для ресурсной работы лучше БЗТДиА или ТюменьМашЗавод.

Кронштейн отводки

Кронштейн — направляющая, по которой скользит отводка. Изнашиваются посадочные поверхности под цапфы отводки и манжета уплотнения. Меняют при люфте отводки на кронштейне или при замасливании сухого отсека через манжету.

Отжимные рычаги

Три отжимных рычага нажимного диска передают усилие от подшипника отводки на нажимной диск и разжимают сцепление. Изнашиваются в точках контакта с подшипником и в шарнирах. Меняют при трещинах или износе более 0,5 мм в точке контакта с подшипником — неравномерный износ рычагов даёт неполное выключение.

Рычаги меняют комплектом из трёх штук — только так обеспечивается допустимая разность положений (не более 0,3 мм). При замене одного рычага выдержать точность регулировки труднее.

Вал и вилка выключения сцепления

Вал вилок передаёт усилие от тяги к вилке, вилка — от вала к отводке. Изнашиваются шлицевые соединения и посадочные места под подшипники. Меняют при увеличенном свободном ходе в механизме, который не устраняется регулировкой.

Привод сцепления: педаль и тяга

Педаль и тяга — механический привод выключения. Тяга регулируется по длине для установки свободного хода. Педаль меняют при изломе или трещине в теле, тягу — при деформации или сорванной резьбе вилки.

Корпус сцепления

Корпус — несущая деталь, к которой крепятся двигатель, КПП и рама. Меняют только при трещинах или разрушении. Стоимость высокая, поэтому при незначительных трещинах часто применяется заварка.

Завод или аналог

Только завод или БЗТДиА (Бобруйск): опорный диск, нажимной диск — точность геометрии здесь критична для регулировки отжимных рычагов и равномерного прижатия. Корпус сцепления — только завод-МТЗ: несущая деталь рамы трактора.

Допустимы заводы РБ и ТюменьМашЗавод: отводка, кронштейн отводки, вал вилок, вилка — функционально простые детали, у производителей РБ отработанные допуски.

Аналоги приемлемы: рычаг вала вилок, педаль, тяга — нагрузки умеренные, точность менее критична. Ремкомплект корзины — аналог пружин допустим при сохранном диске.

Не стоит рисковать с аналогами: нажимной диск и опорный диск от неизвестного производителя — биение и непараллельность поверхностей после установки дадут неполное выключение или вибрацию, которые не устранятся регулировкой.

Частые вопросы

• Как отличить стандартную корзину от усиленной на МТЗ-80?

По заводскому номеру нажимного диска: стандартная — 70-1601093, усиленная — 80-1601093. Визуально усиленная корзина более массивна и имеет дополнительные пружины. На тракторах до 1995 года выпуска преимущественно стандартная; поздние МТЗ-80.1/82.1 — усиленная. При сомнениях — заменить на усиленную: она взаимозаменяема.

• Нужно ли менять ведомый диск вместе с нажимным?

При замене нажимного диска из-за усталости пружин или износа лунок ведомый диск осматривают отдельно: если накладки живые (нет замасливания, биение в пределах 0,8 мм на R=165 мм) — ведомый диск можно оставить. Если одновременно пробуксовка и износ накладок — менять оба.

• Почему отводка стоит так по-разному — от 475 до 1952 рублей?

Разница в качестве подшипника и точности обработки посадочных поверхностей. Аналог за 475 р. зачастую имеет увеличенный радиальный зазор подшипника и менее точную обработку обоймы — это даёт шум и ускоренный износ. При расстыковке трактора (трудоёмкость 8–12 ч) экономить 1500 р. на отводке нецелесообразно.

• Что входит в ремкомплект корзины сцепления МТЗ-80?

Ремкомплект (арт. 00012426) включает набор нажимных пружин и мелкие детали корзины — пальцы, шайбы, стопоры. Сам нажимной диск в ремкомплект не входит. Подходит, когда диск исправен, но пружины дали усадку после перегрева.

• Нужно ли при замене нажимного диска менять отжимные рычаги?

Не обязательно — но при каждом снятии нажимного диска рычаги осматривают. Если в точках контакта с подшипником отводки видны выработка или трещины — меняют комплектом (три штуки). Покупка рычагов по одному экономически оправдана только при аварийной поломке одного из них.
