Как отрегулировать клапаны и ТНВД двигателя МТЗ-80/82 (Д-240): пошаговая инструкция

Зазор между бойком коромысла и торцом стержня клапана — один из самых частых поводов для обслуживания двигателя. Малый зазор: клапан не закрывается полностью → прогар седла, потеря компрессии, белый дым. Большой зазор: клапан открывается меньше нормы → падение мощности, стук при работе. Проверку делают на холодном двигателе, в порядке «два оборота КВ = два положения».

Норма зазора для Д-240/Д-243: 0,25 мм для впускных и выпускных клапанов на холодном двигателе. Полная таблица норм для всех двигателей (Д-245, допуски) → Двигатель МТЗ-80/82: объёмы, зазоры, моменты, размеры.

Порядок регулировки клапанов Д-240/Д-243

Двигатель — 4-тактный, 4-цилиндровый. Клапаны нумеруются от вентилятора: 1, 2 — первый цилиндр; 3, 4 — второй; 5, 6 — третий; 7, 8 — четвёртый. Для регулировки нужны: плоский щуп (0,25 мм), рожковый ключ под контргайку, отвёртка под регулировочный винт.

1. Подготовка. Снять колпак крышки головки цилиндров. Двигатель должен быть холодным (ОЖ и масло не более 60 °С).
2. Первое положение. Провернуть коленчатый вал до момента перекрытия клапанов в первом цилиндре (впускной клапан начинает открываться, выпускной ещё не полностью закрылся). В этом положении регулируют клапаны 4, 6, 7, 8 (считая от вентилятора).
3. Второе положение. Повернуть коленчатый вал на один полный оборот (360°) — перекрытие клапанов перейдёт в четвёртый цилиндр. Регулируют клапаны 1, 2, 3, 5.
4. Процедура на каждом клапане:
   1. Ослабить контргайку регулировочного винта на коромысле.
   2. Вставить щуп 0,25 мм между бойком коромысла и торцом стержня клапана.
   3. Вращать регулировочный винт, пока щуп не будет перемещаться с лёгким сопротивлением.
   4. Затянуть контргайку, удерживая винт отвёрткой.
   5. Проверить зазор щупом ещё раз — контргайка часто тянет за собой регулировочный винт.
5. Установить колпак крышки. После сборки запустить двигатель: характерный металлический стук должен исчезнуть.

Регулировку выполняют каждые 500 ч, а также после снятия ГБЦ, после подтяжки болтов крепления головки и при появлении стука клапанов в работе двигателя.

Затяжка болтов крепления ГБЦ

Болты крепления головки блока цилиндров со временем ослабевают из-за теплового расширения металла. Ослабший болт — это прогоревшая прокладка ГБЦ, потеря компрессии и перегрев. Проверку выполняют при прогретом двигателе — только на горячем металле усилие затяжки фиксируется правильно.

Порядок затяжки ГБЦ

1. Прогреть двигатель до рабочей температуры, заглушить, дать постоять 3–5 мин.
2. Снять колпак и крышку головки цилиндров, снять ось коромысел с коромыслами и стойками.
3. Динамометрическим ключом проверить каждый болт по схеме затяжки (от центра к краям, крест-накрест), момент 190–210 Н·м (19–21 кгс·м).
4. После затяжки установить ось коромысел и отрегулировать зазоры клапанов — процедура обязательна, так как подтяжка болтов смещает геометрию.

Периодичность: каждые 1000 ч работы (ТО-3), а также после любого снятия головки.

Натяжение ремня вентилятора

Ремень привода вентилятора и генератора — слабое место, на которое редко обращают внимание до появления проблем. Слабый ремень: генератор не выдаёт напряжения, двигатель перегревается. Перетянутый: ускоренный износ подшипников генератора и помпы.

Норма прогиба при нажатии с усилием 40 Н (≈ 4 кгс) на ветви шкив коленвала — шкив генератора:

• Д-243: 15–22 мм
• Д-245: 12–17 мм

Регулировка натяжения

1. Ослабить болт крепления планки генератора и гайки болтов крепления генератора к блоку.
2. Поворотом корпуса генератора отрегулировать натяжение: отвести генератор от блока — ремень натянется; придвинуть — ослабнет.
3. Добившись нужного прогиба, затянуть болт планки и гайки болтов крепления.
4. Проверить прогиб ещё раз — при затяжке натяжение чуть изменяется.

Проверка натяжения — каждые 125 ч работы.

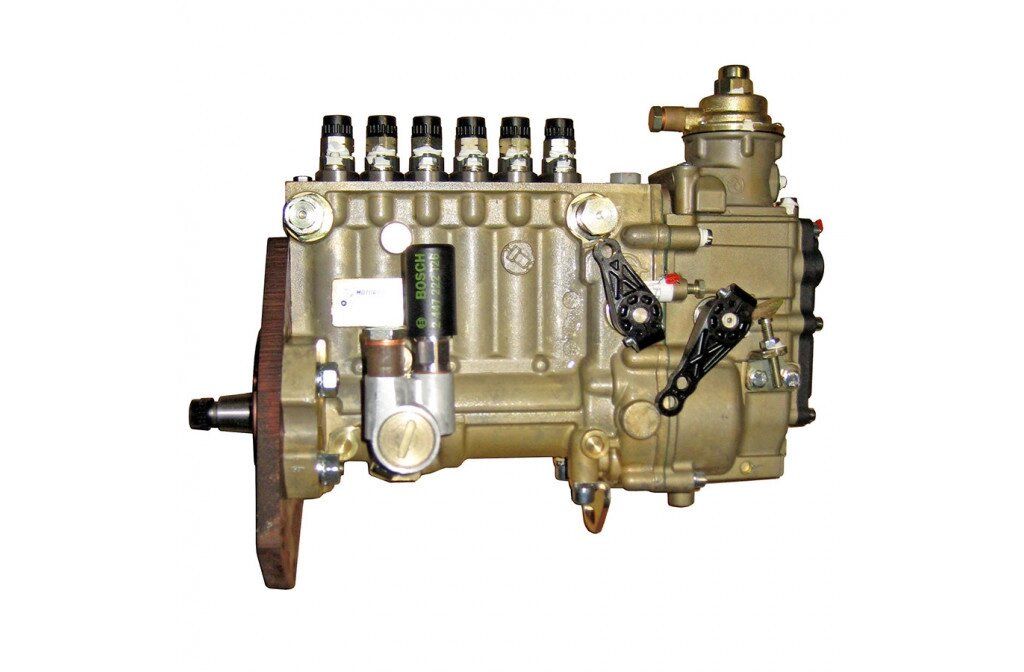

Угол опережения впрыска топлива

«Регулировка зажигания» на дизеле — это установка угла опережения впрыска ТНВД. Слишком ранний впрыск: жёсткая работа, стук, белый/серый дым на холодную. Слишком поздний: чёрный дым, перегрев, потеря мощности. Регулировка выполняется только квалифицированным специалистом — без моментоскопа самостоятельно не делать.

Для Д-240/Д-243 со стандартным ТНВД УТН-5: угол 20±1° до ВМТ. Значения для Д-243С с разными ТНВД (PP4M, УТНИ, 772) — в таблице → Двигатель МТЗ-80/82: объёмы, зазоры, моменты, размеры.

Когда проверять: каждые 2000 ч, при затруднённом пуске, дымном выпуске, замене или установке ТНВД после стендовой проверки или ремонта двигателя. Если тяга управления ТНВД не доходит до упора — отрегулировать тяги: двигатель в этом случае не развивает полной мощности.

Подробнее — в статье Зажигание МТЗ-80: угол впрыска Д-240 и регулировка ТНВД.

Давление масла в системе смазки

Давление масла не требует регулировки при каждом ТО — только если на прогретом двигателе при номинальных оборотах оно постоянно выходит за допустимый диапазон. Норма при номинальных оборотах и температуре ОЖ 95 °С: 2,5–3,5 кгс/см² (0,25–0,35 МПа). Если давление ниже 1,0 кгс/см² (0,1 МПа) — заглушить двигатель немедленно и искать причину.

Регулировку давления масла категорически запрещено выполнять на работающем двигателе. Причиной отклонения чаще бывает не регулятор, а износ вкладышей или масляного насоса — сначала диагностировать, потом регулировать.

Проверка форсунок

Форсунка отвечает за качество распыла топлива. Засоренная или изношенная форсунка: неравномерная работа двигателя, чёрный дым, повышенный расход. Норма давления начала впрыска для Д-243: 220–228 кгс/см² (21,6–22,4 МПа). При проверке распыл должен быть туманообразным, без капель и подтёков.

Форсунки проверяют и при необходимости регулируют каждые 2000 ч на стенде. Самостоятельная проверка возможна прибором КИ-562 или аналогом.

Таблица регламента регулировок двигателя

Частые вопросы

• Какой зазор клапанов на двигателе Д-240 МТЗ-80?

На Д-240 и Д-243 — одинаковый для впускных и выпускных клапанов: 0,25 мм на холодном двигателе. Допустимый диапазон при проверке щупом: 0,20–0,35 мм. Если зазор вышел за этот диапазон — регулировка обязательна.

• Как правильно отрегулировать клапаны МТЗ-80: в каком порядке?

Двумя позициями коленвала: первое положение (перекрытие клапанов в цилиндре 1) — регулируют клапаны 4, 6, 7, 8; второе положение (поворот на 360°, перекрытие в цилиндре 4) — регулируют клапаны 1, 2, 3, 5. Счёт клапанов — от вентилятора.

• Каким моментом затягивать болты ГБЦ на Д-240?

190–210 Н·м (19–21 кгс·м) при прогретом двигателе, затяжка крест-накрест от центра к краям. После затяжки обязательно перепроверить зазоры клапанов — геометрия головки смещается.

• Что такое «регулировка зажигания» на МТЗ-80 и кто её делает?

На дизельном МТЗ «зажигание» — это угол опережения впрыска топлива ТНВД. Норма для Д-240/Д-243: 20±1° до ВМТ. Регулировка требует моментоскопа и знания особенностей конкретного ТНВД — её выполняет только специалист, самостоятельно лучше не пробовать.

• Как проверить натяжение ремня вентилятора МТЗ-80?

Нажать на ремень с усилием примерно 4 кгс (рукой) посередине между шкивами коленвала и генератора. Норма для Д-243: прогиб 15–22 мм. Меньше — ремень перетянут, подшипники генератора и помпы изнашиваются быстрее. Больше — ремень проскальзывает, генератор не выдаёт нормальное напряжение.
