Как правильно запустить МТЗ-1221: стартер 24 В, правила пуска и диагностика

В этой статье разберём систему пуска МТЗ-1221: почему здесь 24 В, а не 12 В как на МТЗ-80, как правильно запускать двигатель в мороз, почему нельзя крутить стартер дольше 15 секунд и что означает каждый из сигналов индикатора при повороте ключа. Разберём причины, по которым стартер щёлкает, но не прокручивает, или крутит двигатель слишком медленно. МТЗ-1221 оснащён шестицилиндровым турбодизелем Д-260, требующим значительно большего пускового момента, чем четырёхцилиндровый Д-240 МТЗ-80, — отсюда усиленная 24-вольтовая система пуска.

Почему 24 В, а не 12 В

На стартере МТЗ-80 стандартная пусковая система рассчитана на 12 В. Мощность четырёхцилиндрового Д-240 — около 80 л.с., объём — 4,75 л.

Двигатель Д-260 МТЗ-1221 — шестицилиндровый турбодизель рабочим объёмом 7,1 л и мощностью около 130 л.с. Для прокрутки такого двигателя при запуске необходим больший пусковой момент. Задача решена переходом на 24 В: при том же сечении проводки 24 В вдвое уменьшает ток при той же мощности, снижая потери в кабеле и обеспечивая уверенный пуск.

Технически 24 В получают последовательным соединением двух аккумуляторных батарей 12 В × 120 А·ч (R16596). В рабочем режиме батареи параллельны (12 В, 240 А·ч суммарно); при пуске переключаются последовательно (24 В для стартера). За переключение отвечает дистанционный выключатель батарей QS1 (R17947).

Состав цепи пуска

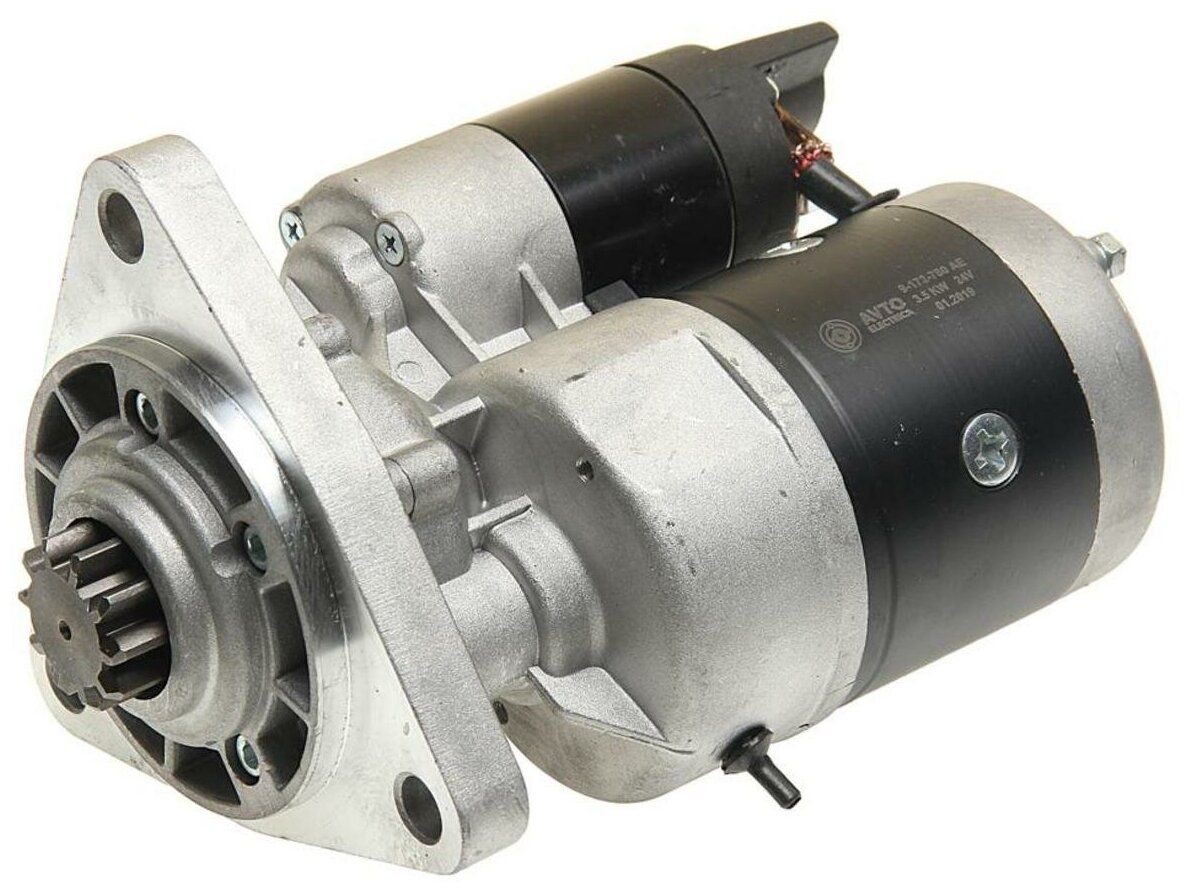

• Стартер M3 — электродвигатель постоянного тока 24 В. Установлен на картере маховика двигателя Д-260. Прокручивает маховик через шестерню привода (бендикс) (R17940).
• Реле стартера K6 — тяговое реле (электромагнитный контактор), управляет силовой цепью питания стартера. Включается малым током от выключателя SA6 и замыкает главные контакты для подачи 24 В на стартер (R17935).
• Выключатель стартера и приборов SA6 — замок зажигания с ключом. Четыре положения (R16603): 0 — выключено; I — приборы+свечи; II — стартер (нефиксированное); III — радиоприёмник (нефиксированное).
• Выключатель блокировки пуска SA11 — запрещает включение стартера при включённом диапазоне КП (R17959). Если двигатель запускается при включённом диапазоне — неисправен или разрегулирован SA11 (R22422).
• Дистанционный выключатель батарей QS1 — переключает АКБ из параллельного в последовательное соединение при пуске (R17947).

Индикатор пуска: что показывает при повороте ключа

При повороте ключа в положение II на щитке приборов загорается оранжевый индикатор запуска — это нормально, свидетельствует об исправной работе системы пуска (R16622).

Мигание индикатора — признак неисправности:

• Мигает с частотой 1,5 Гц — рычаг управления КП не в нейтральном положении или неисправна цепь выключателя блокировки запуска (R16623).
• Мигает с частотой 3,0 Гц — неисправность в цепи фазной обмотки генератора (R16624).

Процедура запуска двигателя

Подготовка

• Включить стояночный тормоз (R18581).
• Убедиться, что рычаг КП установлен в нейтральное положение — запуск при включённом диапазоне заблокирован (R21839).
• Убедиться, что под трактором и в зоне движения нет людей (R18559, R18560).
• Запуск — только с рабочего места оператора (R18629).
• Запрещён запуск на тракторе, поднятом домкратом (R19925).
• Запрещён запуск методом буксировки (R24741).

Обычный запуск (тепло)

1. Повернуть ключ в положение I — включатся приборы. Дождаться завершения самотестирования панели (не более 2 с).
2. Повернуть ключ в положение II — включится стартер. Удерживать до запуска двигателя, но не более 15 секунд (R953).
3. После пуска отпустить ключ — он автоматически вернётся в положение I.
4. Если двигатель не запустился, вернуть ключ в положение 0 и выждать 1–1,5 минуты перед следующей попыткой (R954).

Холодный запуск при температуре +4 °С и ниже (версия с свечами накаливания)

1. Повернуть ключ в положение I — загорится оранжевый индикатор свечей накаливания.
2. Удерживать ключ в положении I более 2 секунд до включения свечей (R16977).
3. Дождаться погасания индикатора свечей накаливания (R21821).
4. Повернуть ключ в положение II и удерживать до пуска (не более 15 с).

Не пытайтесь пустить двигатель без прогрева свечей при морозе — затяжной прокрут садит АКБ и перегревает стартер. При запуске холодного двигателя давление масла в системе смазки может кратковременно достигать 600 кПа (R17418) — это нормально; лампа давления масла должна погаснуть в течение нескольких секунд после пуска.

Критически важные правила

• Максимум 15 секунд непрерывной работы стартера. Стартер не приспособлен для длительной работы: его обмотки нагреваются, щётки изнашиваются, а АКБ разряжается (R953).
• Пауза 1–1,5 минуты между попытками пуска — даёт стартеру остыть и АКБ частично восстановить напряжение (R954).
• Запрещено перемыкать клеммы тягового реле для принудительного включения стартера. Это опасно — вращение двигателя при включённой передаче может привести к травме (R956, R2402).
• Повторное включение стартера — только после возврата ключа в положение 0 (R17391). Включение стартера на работающем двигателе разрушает бендикс и зубчатый венец маховика.

Техническое обслуживание стартера

Стартер и генератор МТЗ-1221 обслуживаются каждые 250 моточасов (R22211, R25196). Обслуживание включает:

• Проверку и очистку клемм силовых проводов стартера от окисления и загрязнения.
• Проверку крепления стартера к картеру маховика — ослабленные болты дают перекос шестерни привода.
• Проверку щёточно-коллекторного узла — состояние щёток, коллектора, прижимных пружин (R949, R951).
• Проверку клемм АКБ и выключателя массы — окисление здесь напрямую снижает пусковой ток.

Пыль и абразивные частицы проникают в стартер через уплотнения, ускоряя износ щёток (R8187). В пыльных условиях проводите осмотр чаще указанного интервала.

Диагностика неисправностей

Частые вопросы

• Почему на МТЗ-1221 система пуска 24 В, а не 12 В?

Двигатель Д-260 — шестицилиндровый турбодизель объёмом 7,1 л, требующий большого пускового момента. 24 В позволяют передать нужную мощность при меньшем токе, снижая потери в проводке. Технически 24 В получают последовательным соединением двух АКБ по 12 В при запуске.

• Сколько секунд можно крутить стартер на МТЗ-1221?

Не более 15 секунд непрерывно. Перед следующей попыткой нужна пауза 1–1,5 минуты. Превышение времени перегревает обмотки стартера и ускоряет износ щёток. Если двигатель не запускается за три попытки — ищите причину в двигателе или топливной системе, а не продолжайте крутить.

• Стартер МТЗ-1221 щёлкает, но не крутит — что это?

Щелчок — это срабатывание тягового реле K6. Если после щелчка вала не слышно — стартер не получает достаточного тока. Проверьте напряжение АКБ под нагрузкой (должно быть ≥22 В), зачистите клеммы АКБ и стартера, проверьте «массу» (перемычку кабина–рама). Если АКБ в порядке — зачистите контакты тягового реле или проверьте щёточно-коллекторный узел.

• Как запустить двигатель МТЗ-1221 зимой?

При температуре +4 °С и ниже: ключ в положение I — удерживать более 2 секунд до включения свечей накаливания. Дождаться погасания оранжевого индикатора свечей, затем повернуть ключ в положение II. Запуск без прогрева свечей при отрицательной температуре затруднён и ускоряет износ стартера и АКБ.

• Как часто обслуживать стартер МТЗ-1221?

Каждые 250 моточасов — вместе с генератором. Объём работ: очистка и подтяжка клемм силовых проводов, проверка крепления к картеру, осмотр щёточно-коллекторного узла. При работе в запылённых условиях — чаще.
