Как устроена топливная система МТЗ-1221: ТНВД, Common Rail, фильтры и ТО

В этой статье разберём топливную систему МТЗ-1221: почему на разных версиях установлены принципиально разные насосы высокого давления — классический ТНВД или аккумуляторная Common Rail, — как отличается их обслуживание, что грозит за «сухой бак» и почему Common Rail нельзя обслуживать самостоятельно без специального оборудования. Расскажем, как правильно сливать отстой из фильтров и менять фильтрующие элементы на версии с Common Rail. МТЗ-1221 выпускается в нескольких модификациях с разными двигателями — топливная система каждой имеет свои интервалы и требования.

Два типа топливной системы на МТЗ-1221

МТЗ-1221 выпускается с разными двигателями, и топливная система кардинально различается по версиям:

Классическая система ТНВД — версии 1221Т.2, 1221.2, 1221В.2, 1221.3

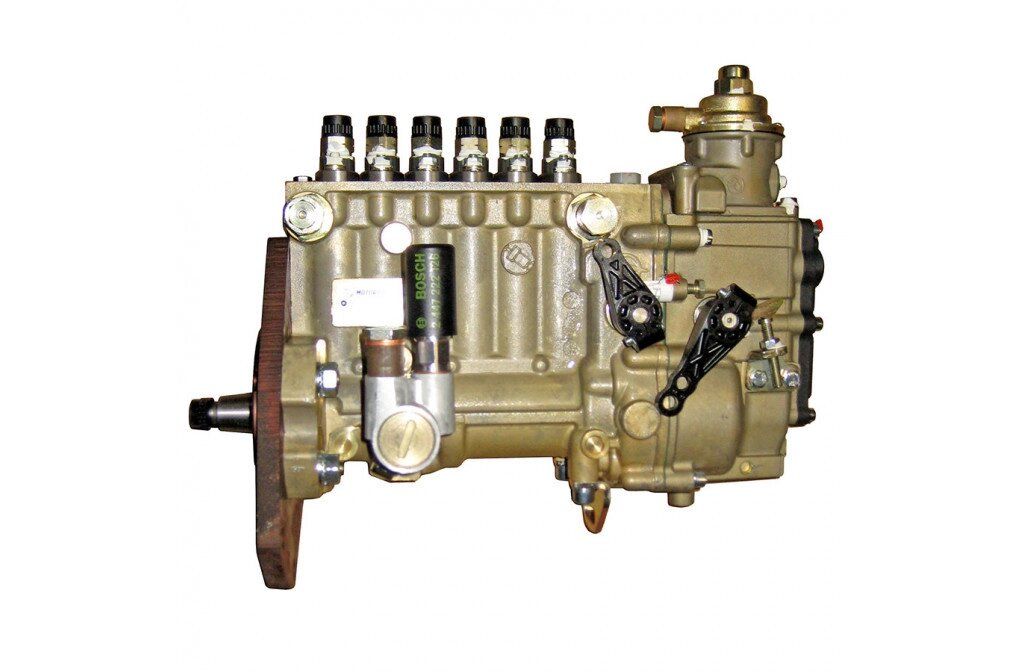

На тракторах с двигателями Д-260.2, Д-260.2С и Д-260.2S2 установлена классическая топливная система (R23096): рядный ТНВД, механические форсунки, трубки низкого давления от бака к насосу и топливопроводы высокого давления от насоса к форсункам. Давление в магистрали высокого давления создаётся насосом непосредственно в момент впрыска. Система проверенная, обслуживаемая в условиях хозяйства.

Аккумуляторная система Common Rail — версии 1221.4, 1221.6

На тракторах с двигателем TCD 2012 L06 2V (1221.4) и Д-260.2S3A/S4 (1221.6) установлена аккумуляторная система топливоподачи Common Rail (R23109, R21676). В отличие от классической, ТНВД Common Rail нагнетает топливо непрерывно в общий аккумулятор высокого давления (рейку), откуда электромагнитные форсунки выбрасывают его в цилиндры по команде ЭБУ (R23110). Это обеспечивает более точный впрыск, меньший расход и соответствие нормам Tier III/Stage III B — но требует значительно более строгого обслуживания.

Топливный бак

Ёмкость основного топливного бака МТЗ-1221 (все версии 1221Т.2/1221.2/1221В.2/1221.3/1221.4) — 135±5 л (R25760). Версия 1221.6 — 140±2 л (R22393). Бак расположен под кабиной (R22067).

По заказу устанавливается дополнительный топливный бак: 1221.2 с двумя баками — суммарно 255±5 л (R25761); с двумя баками также программируется параметр V=260 л в тахоспидометре (R24500). В тропическом исполнении дополнительный бак обеспечивает работу на пахоте до 10 часов без дозаправки (R5214).

Запрещено доводить уровень до «сухого бака» (стрелка в оранжевой зоне — менее 1/8 объёма, R17395, R17396). В системе Common Rail попадание воздуха в магистраль высокого давления может повредить форсунки и ТНВД. После опустошения бака потребуется принудительная прокачка системы.

Расход топлива

Средний часовой расход МТЗ-1221 при средней полевой нагрузке — 14–18 л/ч (R4530). При полной нагрузке (пахота в тяжёлых условиях) расход может превышать 20 л/ч.

Фильтры топлива и их расположение

На всех версиях МТЗ-1221 установлены два топливных фильтра:

• Фильтр грубой очистки (ФГО) — задерживает крупные загрязнения и воду.
• Фильтр тонкой очистки (ФТО) — финальная очистка перед ТНВД.

Расположение (1221Т.2/1221.2/1221В.2/1221.3): ФГО — с правой стороны двигателя по ходу трактора; ФТО — с левой стороны (R25303, R25442).

На версии 1221.4: ФГО расположен с левой стороны; включает водосборный стакан с водоспускным краном (R25307, R25308). Наличие стакана позволяет легче обнаружить и удалить воду из топлива.

Техническое обслуживание — классическая система

Каждые 125 ч — слив отстоя из бака и ФГО

Слить отстой из топливного бака (R25173) и из фильтра грубой очистки (R25174). Отстой сливают в специальную ёмкость до появления чистого топлива (R25305). Открыть сливную пробку ФГО, выждать слив, закрыть.

Каждые 250 ч — слив отстоя из ФТО

Слить отстой из фильтра тонкой очистки топлива (R25195).

Каждые 1000 ч — промывка ФГО

Промыть корпус и сетку фильтра грубой очистки (R25230).

Каждые 2000 ч — проверка ТНВД на стенде

Рядный ТНВД проверяют на стенде через 2000 моточасов (R25236). Выполняется только специализированным дилером или сервисом — самостоятельное вскрытие ТНВД без стендового оборудования приведёт к нарушению регулировок (R25699).

Техническое обслуживание — система Common Rail

Каждые 125 ч — слив отстоя из бака и ФГО

Слить отстой из топливного бака (R25173) и из ФГО (R22194). На 1221.4: открыть водоспускной кран ФГО, слить в спец. тару до появления чистого топлива, закрыть кран (R25309–25311).

При сигнале о воде на мониторе — слить немедленно, не ожидая планового ТО (R22311). Вода в топливе разрушает плунжерные пары ТНВД Common Rail — ремонт обходится в сотни тысяч рублей.

Каждые 600 ч (не реже 1 раза в год) — замена фильтрующих элементов ФГО и ФТО

Порядок замены фильтрующего элемента ФГО на 1221.4 (R25703–25709):

1. Вывернуть отработанный фильтрующий элемент.
2. Отвинтить водосборный стакан (если используется повторно).
3. Смазать моторным маслом уплотнение нового элемента.
4. Привинтить водосборный стакан к новому элементу.
5. Навернуть сборку до прилегания уплотнения к корпусу, затем довернуть от руки на 3/4 оборота.
6. Отвинтить воздухоспускной винт, прокачивать ручным насосом до выхода топлива без воздушных пузырьков.
7. Проверить герметичность всех соединений — подтекание топлива недопустимо.

Фильтрующий элемент ФТО на версии 1221.4 заменяют по результатам диагностики системы Common Rail, но не реже чем каждые 600 ч (R25244, R25720).

Каждые 3000 ч — комплексное ТО Common Rail

Комплексное обслуживание всей системы Common Rail — регулировка форсунок, проверка ТНВД, давления в рейке — выполняется каждые 3000 моточасов исключительно в специализированных сервисных центрах с применением диагностического оборудования (R25712, R22244). Самостоятельное вмешательство в Common Rail без диагностики недопустимо и может привести к некорректной работе ЭБУ и выходу форсунок из строя.

Частые вопросы

• Чем отличается Common Rail от классического ТНВД на МТЗ-1221?

Классический ТНВД создаёт давление впрыска непосредственно в момент подачи топлива в форсунку. Common Rail постоянно поддерживает высокое давление в общей рейке, а электромагнитные форсунки открываются по команде ЭБУ. Common Rail обеспечивает точнее управляемый впрыск и соответствует экологическим нормам Tier III, но требует более дорогого и специализированного обслуживания.

• Как часто менять топливный фильтр на МТЗ-1221?

Зависит от версии. Классическая система (1221.2/1221.3): отстой из ФГО каждые 125 ч, промывка ФГО каждые 1000 ч. Common Rail (1221.4/1221.6): отстой каждые 125 ч, замена фильтрующих элементов ФГО и ФТО каждые 600 ч, но не реже раза в год.

• Что будет, если довести бак МТЗ-1221 до «сухого»?

В классической системе потребуется прокачать систему вручную для удаления воздуха. В системе Common Rail воздух или загрязнения из-под насоса могут повредить плунжеры ТНВД — это дорогостоящий ремонт. Не допускайте работы при оранжевой зоне указателя топлива.

• Можно ли самому регулировать ТНВД или форсунки на МТЗ-1221?

Классический рядный ТНВД: проверку и регулировку выполняют только на специальном стенде — это работа для дилера (каждые 2000 ч). Common Rail: любое самостоятельное вмешательство в систему без диагностического оборудования недопустимо и приводит к ошибкам ЭБУ.

• Какой расход топлива у МТЗ-1221?

Удельный расход: 233–240 г/кВт·ч для версий с Д-260.2/Д-260.2С, около 249–267 г/кВт·ч для более новых двигателей. В литрах при средней полевой нагрузке — 14–18 л/ч. При интенсивной пахоте расход может достигать 20+ л/ч.
