Распределитель Р75-33Р МТЗ-80/82: устройство, четыре положения золотника и регулировка

Гидрораспределитель — это «пульт управления» навесной гидросистемы МТЗ. Именно он решает, куда пойдёт масло от насоса: в полость подъёма цилиндра, в полость опускания, или обратно в бак вхолостую. На МТЗ-80 и МТЗ-82 стандартный распределитель имеет заводское обозначение Р75-33Р — в мастерских его чаще называют просто Р-80, хотя никакого «80» в индексе нет. В статье разберём, что означает каждая цифра в маркировке, как работает каждое из четырёх положений золотника, как в гаражных условиях проверить, что рычаг и навеска работают правильно, и что делать, когда распределитель начинает «барахлить».

Что означает маркировка Р75-33Р

Заводской индекс Р75-33Р выглядит непонятно, но расшифровывается легко. Каждый символ несёт конкретный смысл:

• Р — распределитель;
• 75 — максимально допустимая рабочая подача насоса в литрах в минуту; у насоса НШ-32, который стоит на МТЗ-80, производительность около 32 л/мин — в разы меньше порога, то есть распределитель не является узким местом по пропускной способности;
• 3 (первая) — тип золотника;
• 3 (вторая) — число золотников, то есть три независимые секции управления;
• Р в конце — распределитель предназначен для работы совместно с силовым позиционным регулятором (СПР).

В прайсах и запросах встречается также обозначение «Р-80» и «старый/новый образец». Единственное принципиальное отличие поколений — рабочее давление: на старом образце предохранительный клапан настроен на ~13,5 МПа (130–135 кгс/см²), на новом порог поднят до 16 МПа (около 160 кгс/см²). Детали взаимозаменяются частично, поэтому при покупке уплотнений или золотника важно указывать, какой образец стоит на вашем тракторе.

Устройство: что внутри

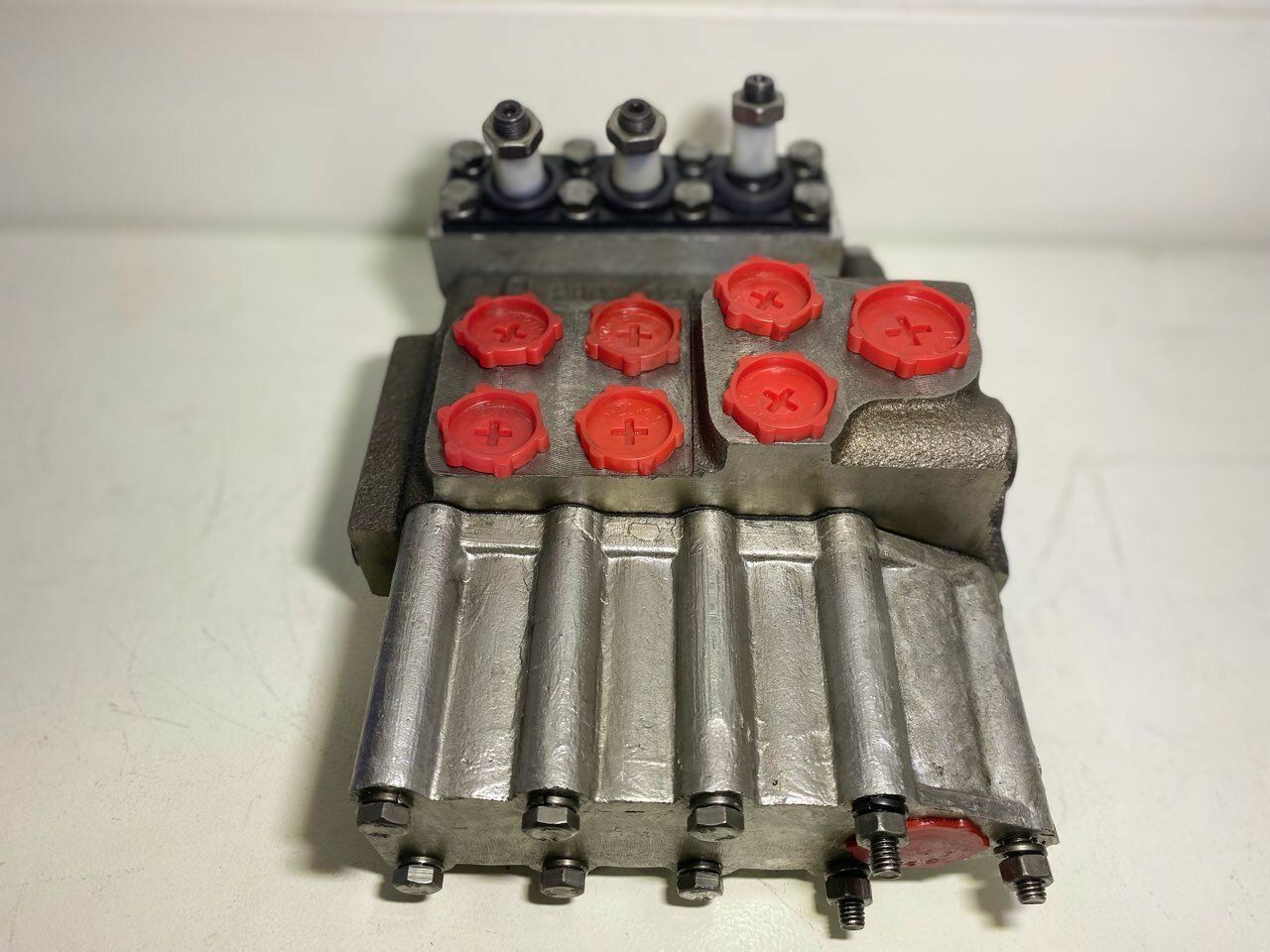

Снаружи Р75-33Р выглядит как металлический блок с тремя рычагами, но внутри скрыта точная гидравлическая машина. Корпус — литой чугунный, к нему сверху и снизу крепятся алюминиевые крышки. Внутри корпуса в трёх расточках установлены три золотника — цилиндрические стальные плунжеры, которые при перемещении открывают или перекрывают каналы для масла. Дополнительно в корпусе стоит перепускной клапан — он сбрасывает давление обратно в бак, когда насос работает вхолостую (нейтральное положение), и предохранительный клапан, защищающий систему при перегрузке.

Как это работает в нейтральном положении: масло от насоса доходит до блока, натыкается на закрытый золотник и уходит через открытый перепускной клапан в верхнюю крышку и оттуда обратно в бак. Насос продолжает крутиться, давление в системе остаётся небольшим. Параллельно через жиклёрное отверстие в канале управления постоянно идёт небольшой расход масла — около 1–2,5 л/мин — на питание регулятора СПР. Именно этим объясняется, почему гидравлику нельзя гонять с пустым баком: насос не «закрытый» в нейтрали, он работает в разгрузке, и масло ему всё равно нужно.

Четыре положения золотника

Каждый из трёх золотников Р75-33Р имеет четыре фиксированных положения. На МТЗ два золотника управляют основной навеской и выносными гидроцилиндрами, третий — резервный или для дополнительного агрегата. Ниже разобраны все четыре режима:

Запомнить главное: из положений «Подъём» и «Опускание» рукоятка в конце рабочего хода должна автоматически возвращаться в нейтраль. Если она туда не возвращается — распределитель надо проверять.

Как проверить распределитель в гараже

Большинство неисправностей Р75-33Р можно выявить двумя простыми тестами, не снимая распределитель с трактора. Первый — проверка держания навески, второй — проверка автоматического возврата рычага.

Тест держания навески (самый важный)

1. Навесьте орудие массой 100–200 кг (или штатный груз).
2. Поднимите навеску в верхнее положение.
3. Переведите рычаг в нейтраль.
4. Отметьте положение нижней тяги или точку на орудии.
5. Выдержите 30 минут, не трогая рычаг и не заглушая двигатель.
6. Измерьте, насколько опустилась навеска.

Норма: опускание не более 2,5 см за 30 минут. Если навеска ушла больше — значит, масло перетекает через изношенные уплотнения гидроцилиндра или через золотник распределителя. Чтобы понять, что именно виновато, пережмите шланг от распределителя к цилиндру (аккуратно!) и повторите тест: если теперь навеска держит — виноват распределитель; если по-прежнему опускается — уплотнения цилиндра.

Проверка автоматического возврата рычага

1. Навесьте орудие, двигатель на средних оборотах.
2. Переведите рычаг в положение «Подъём».
3. Дождитесь, пока навеска поднимется до упора.
4. Рычаг должен автоматически вернуться в нейтральное положение при достижении давления 12,5–13,5 МПа.
5. Если рычаг остался в «Подъёме» — заедание золотника (грязь, изношенные уплотнения, деформация плунжера) или неисправность авторегулятора. В этом случае двигатель работает под давлением предохранительного клапана — масло греется, насос изнашивается быстро.

Регулировка тяг управления

Если рычаг в кабине доходит до крайних положений, но золотник не полностью открывается или не встаёт в нейтраль точно — нужно подрегулировать тяги. Процедура общая для всех тракторов серии:

1. Установите рычаг в кабине в нейтральное положение.
2. Убедитесь, что навеска при этом не поднимается и не опускается — золотник стоит в нейтрали.
3. Если навеска «самоходом» ползёт — тяга чуть смещает золотник из нейтрали: ослабьте контргайки вилок и вращением вилки укоротите или удлините тягу на несколько оборотов.
4. Добейтесь, чтобы нейтраль рычага совпадала с нейтралью золотника.
5. Затяните контргайки и проверьте ход рычага во все четыре положения.

Конкретные размеры тяг — по паспорту трактора (в базе не указаны). Тяга управления распределителем выпускается в двух длинах: 187/178 мм (завод. № 80-4607260) и 237 мм (завод. № 80-4607260-04) — выбирайте нужную под свою компоновку.

Типичные неисправности

Р75-33Р — надёжный узел, но изнашивается предсказуемо. Вот что чаще всего выходит из строя и как это проявляется:

• Рычаг не возвращается в нейтраль — золотник заедает из-за грязного масла, деформации плунжера или набухших уплотнений. Сначала попробуйте промыть, заменив масло в гидробаке; если не помогло — золотник под замену.
• Навеска медленно опускается в нейтрали — износ колец золотника или уплотнений гидроцилиндра (см. тест выше). Ремкомплект золотника можно поставить самостоятельно при наличии навыка разборки; при глубоком износе плунжера — только замена секции.
• Течь из-под крышек корпуса — износ уплотнительных колец между крышками и корпусом. Меняется несложно: снять крышку, поставить новое кольцо, затянуть болты по паспорту (момент затяжки — по руководству).
• Рычаг ходит туго, с заеданием — чаще всего изношены пластиковые втулки в кронштейне управления (50-4607078-А, 50-4607079-А1). Стоят копейки, меняются без снятия распределителя.
• Масло не держит давление, насос гудит в нагрузку — засорён или завис перепускной клапан. Промыть; при механическом повреждении — заменить.

Перенос рычагов из малой кабины

На МТЗ с малой кабиной распределитель расположен внутри — под ногами тракториста. После каждой работы в поле туда набивается грязь, рычаги мешают посадке, а регулировать навеску неудобно. Популярное решение — перенести рычаги управления на заднюю стенку или под крыло, как на тракторах с большой кабиной. Для этого выпускаются готовые комплекты.

Основная альтернатива при переносе — сохранить штатный Р75-33Р с удлинёнными тягами и тросом, или поставить отдельный дополнительный распределитель на задний кронштейн. Первый вариант дешевле, второй даёт больше гибкости, если секций не хватает. При любом варианте важно, чтобы тяги не мешали ходу педалей и не задевали вращающиеся детали при повороте.

Частые вопросы

• В чём разница между Р75-33 и Р-80 — это один и тот же распределитель?

Это одно и то же изделие. Р75-33Р — заводское обозначение, «Р-80» — обиходное название, которое прилипло к нему по аналогии с моделью трактора. В документах и каталогах используйте полное обозначение Р75-33Р, так как «Р-80» может путаться с другими изделиями (например, с рулевым агрегатом).

• Рычаг не возвращается в нейтральное положение — что сломалось?

Чаще всего виноват золотник: заедание из-за грязи, набухших резиновых уплотнений или лёгкой деформации плунжера. Начните с замены масла в гидробаке и промывки системы. Если не помогло — разберите секцию распределителя и проверьте состояние золотника и его посадочного отверстия.

• Как понять, что пора менять распределитель, а не гидроцилиндр?

Сделайте тест: поднимите навеску и пережмите шланг между распределителем и цилиндром, затем подождите 30 минут. Если навеска перестала опускаться — виноват распределитель. Если продолжает опускаться — уплотнения гидроцилиндра.

• Можно ли отремонтировать распределитель самому?

Замену уплотнений (колец и манжет) осиливает опытный тракторист с набором съёмников: снять секцию, промыть, поставить ремкомплект, собрать. Проверить давление автовозврата и настроить предохранительный клапан — только на стенде; в поле это не делается.

• Зачем переводить рычаги из кабины на заднюю стойку?

Это удобнее при агрегатировании: тракторист стоит лицом к навеске и работает рычагами прямо у агрегата, не тянется через кабину. Плюс в кабине чище — грязь с рукавов не летит на рычаги внутри салона. Недостаток один: нужен качественный комплект переоборудования, иначе возникают люфты и тяги не чётко удерживают положения.

• Что такое «распределитель старого образца» и чем он отличается?

Это более ранняя версия Р75-33Р с давлением срабатывания предохранительного клапана около 13,5 МПа (130–135 кгс/см²). На машинах позднего выпуска порог поднят до 16 МПа. Детали схожи, но уплотнения и некоторые клапанные элементы не всегда взаимозаменяемы — уточняйте у поставщика перед покупкой ремкомплекта.
